导读
蓝光钙钛矿 LED 是一个典型的“人人都知道方向对，但总卡在材料层”的问题。要得到纯蓝发射，通常需要更宽带隙的卤化物组分，但带隙拉高后，晶体更容易形成缺陷，工作时又容易发生离子迁移和相分离，结果就是初始亮度不错、效率和寿命却很难一起站住。Nature 这篇论文有意思的地方在于，它没有绕开这个材料本体问题，而是把成膜过程本身改造成了一个可控限域环境。
原文信息
期刊：Nature
题目：In situ nanocrystal confinement for efficient blue perovskite LEDs
作者：Zijian Cai, Han Wu, Wangyang Deng, Di Mi, Xiaoqing Hu, Junjie Zhang, Xuan Wang, Zijian Li, Jianmin Wang, Jiaao Li, Haiyang Jiao, Ke Wang, Xiaocong He, Haoyu Wang, Yang Bai and Feng Gao
卷期页码：Nature 654, 706-712 (2026)
在线发表：2026-06-10
期次：Volume 654 Issue 8118, 11 June 2026
DOI：10.1038/s41586-026-10596-3
论文速览
一句话概括：作者在前驱体中引入可原位聚合的分子，在晶体生成的同时构建出柔性聚合物网络，把钙钛矿纳米晶限制在更稳定、更均一的尺度上，最终实现了高效率蓝光电致发光。论文给出的代表性结果是外量子效率达到 21.8%，发射峰位在 477 nm，半峰宽仅 21 nm，同时器件工作稳定性也明显改善。
为什么重要
重要性不只在于“又一个效率纪录”。蓝光是全彩显示和微显示里最难做的一色，尤其对 AR/VR 和高色域显示，既要高亮度，也要高色纯度和较低驱动电压。很多工作可以暂时把 EQE 做高，但一旦进入连续工作或更高亮度区间，宽带隙钙钛矿就会暴露出结构松散、组分漂移和界面复合的问题。这篇论文把材料形成机制和器件输出直接接上了，说明真正有效的解决方案必须从晶体生长和局部限域开始。
研究方法

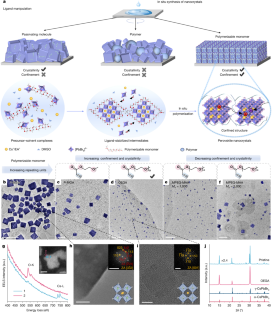

方法主线可以拆成四步。第一步，在前驱体体系里加入可聚合组分，使其在成膜和退火过程中原位构建聚合物网络。第二步，用形貌和结构表征确认纳米晶尺寸、相纯度和薄膜均匀性被重新塑形。第三步，结合稳态与瞬态光谱、电学测试和器件物理分析，证明非辐射复合被压低、辐射复合通道被强化。第四步，把这套材料直接做进蓝光 LED，比较启亮电压、外量子效率、亮度与工作寿命，建立完整的“材料设计到器件性能”链路。
关键发现

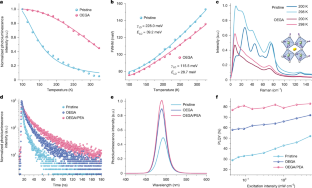

第一，原位聚合形成的限域环境显著抑制了宽带隙钙钛矿在结晶过程中的粗化和组分失衡，使薄膜具备更均一的纳米晶分布。第二，这种限域并没有简单牺牲电荷输运去换稳定，而是在缺陷钝化、能量转移和辐射复合之间取得了更好的平衡。第三，器件层面不只 EQE 提高，蓝光发射峰位、半峰宽和连续工作表现也同步优化，这说明材料稳定性改进真实传导到了电致发光场景。
材料启示
这篇工作对材料研究者最直接的启发是：宽带隙钙钛矿的难点，很多时候不是再去找一个“更神奇的添加剂”，而是要重写晶体形成的局部环境。原位限域的价值在于同时控制晶核生成、晶粒长大和缺陷冻结过程。这个思路不只适用于蓝光 LED，也可能迁移到钙钛矿激光、发光晶体管以及其他容易在成膜时出现相分离的软晶格半导体体系。
可延伸的科研测试方案
如果沿这条路线继续做，测试设计要围绕“限域是否真改变了材料形成机制”展开。第一组建议是结构和形貌：GIWAXS/XRD 看相纯度与结晶取向，AFM/SEM 看膜面均一性，TEM 或高分辨 STEM 看纳米晶尺寸分布。第二组建议是化学与缺陷：XPS、ToF-SIMS 或深度剖析看聚合物和卤化物在膜内分布，配合稳态/瞬态 PL、TA 或 TRPL 判断陷阱态与复合动力学。第三组建议是器件可靠性：在不同电流密度下测试 EQE roll-off、色坐标漂移、连续工作寿命和热稳定性，把“高效率”与“可用稳定性”拆开验证。
局限与思考
这项工作仍有几个值得继续追问的边界。其一，原位聚合网络对大面积制程和批次一致性的影响，还需要更大尺寸器件和更多统计数据。其二，聚合物限域虽然改善了局部稳定性，但长期电注入下是否会带来新的界面阻抗或热老化路径，还要继续看。其三，这条路线是否能在更深蓝、更高亮度或者柔性器件条件下维持同样优势，决定了它离产业可转化还有多远。换句话说，这篇论文已经回答了“蓝光钙钛矿 LED 能不能同时更高效、更稳定一些”，但还没有完全回答“这套方法能否成为通用制造策略”。
